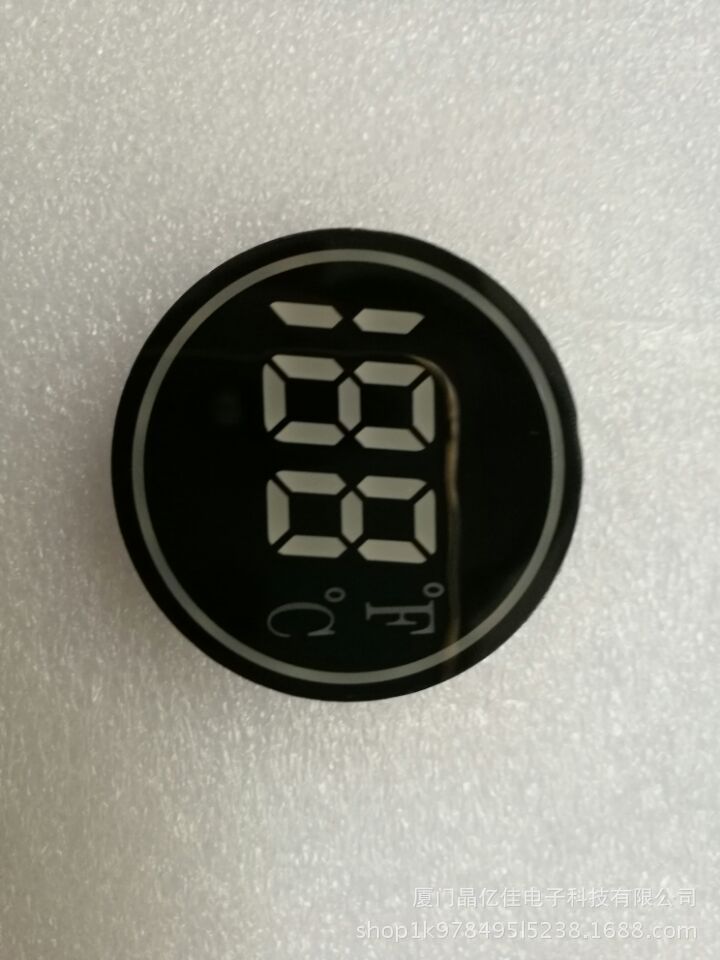

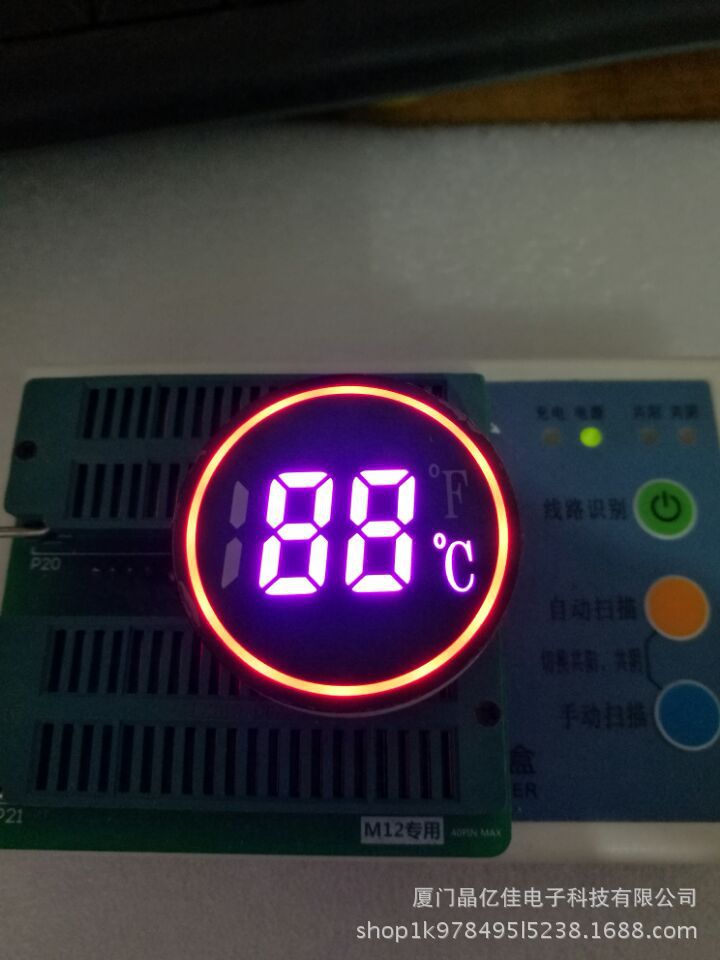

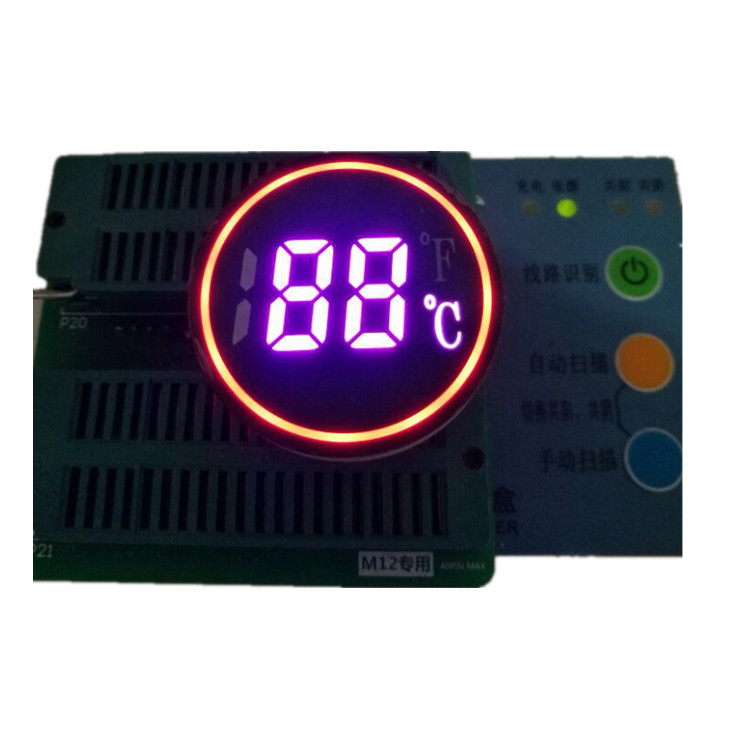

数码管(又叫数码管屏或7段数码管)由于其特殊的低能耗,长寿命,稳定性好等优点,在提倡低碳环保节能的当下,已不断在各种电器显示上所应用。用途的广泛性,也催生了各种不同型号,不同用途,不同领域的特殊要求,往往市场上常规规格尺寸,显示方式已不能满足多元化的需求,由此延伸出了开模定制的方式
★★★能在低电压、小电流条件下驱动发光
★★★发光响应时间极短(<0.1μs),高频特性好,单色性好,亮度高
★★★体积小,重量轻,抗冲击性能好.固态封装,封装方式为灌胶型,稳定性高
★★★寿命长,使用寿命在5万小时以上
★★★可连续扫描驱动各字节,
★★★良好的显示效果、视角宽
★★★推荐恒流使用,恒压会出现亮度不均匀现象
★★★表面有保护膜的产品,可以在使用前撕下来
★★★焊接温度: 260℃停留时间最长5秒
二. 极限参数(Limited Parameters)
参数 Parameters | 符号Symbol | 极限参数Limited parameter |
脉冲电流Peak Forward Current | Ifp | 100mA |
直流电流Continuous Forward Current | If | 20 mA |
反向电压Reverse Voltage | Vr | 5V |
工作温度Operating temperature Range | Topr | -30 to +70℃ |
储存温度Storage temperature Range | Tstg | -40 to +85℃ |
三. 光电参数(Photoelectric Parameters)
参数Parameter | 正向电压Forward voltage | 反向电流Reverse current | 发光强度Luminous Intensity | 波长Wavelength | 功耗 Power consumption | ||
符号 Name | VF | IR | IV | λp | Pt | ||
单位 Unit | V | uA | mcd | nm | mW | ||
条件Condition | IF=20 mA | VR=5V | IF=20mA | IF=20mA | IF=20mA | ||
平均 Arrange | 最大Max. | 平均Arrange | 最大Max. | 平均 Arrange | 平均 Arrange | 平均 Arrange | |
高亮红High red R | 2 | 2.4 | -- | 20 | 40 | 635 | 36 |
超高亮红super red SR | 2.2 | 2.6 | -- | 20 | 100 | 620 | 40 |
黄绿色Yellow green G | 2.2 | 2.6 | -- | 20 | 30 | 571 | 44 |
黄色Yellow Y | 2.1 | 2.5 | -- | 20 | 60 | 590 | 42 |
蓝色Blue B | 3.3 | 4 | -- | 20 | 50 | 465 | 66 |
翠绿色Pure green PG | 3.3 | 4 | -- | 20 | 200 | 515 | 66 |
白色White W | 3.3 | 4 | -- | 20 | -- | -- | 66 |
