DFG300-250立式管道输送泵 管道增压泵 生活供水加压泵概述
DFG系列管道离心泵是边立式结构，泵头一般采用铸铁HT200，铸铁HT250或者球磨铸铁QT、不锈钢SS304、不锈钢SS316和不锈钢SS316L几种材质制造，机械密封采用石墨对碳化硅、石墨对石墨，碳化硅对碳化硅还有合金对合金的机封，密封O型圈一般采用氟橡胶材质制造，叶轮泵轴等用根据泵头材质一样的材质。
该系列泵结构很简单，泵头结构部分主要有机封、叶轮、泵盖、泵壳、支架等几个结构部分组成，操作起来很简单、维护起来很简便、使用起来很耐用、工作效率高、适用范围广等。

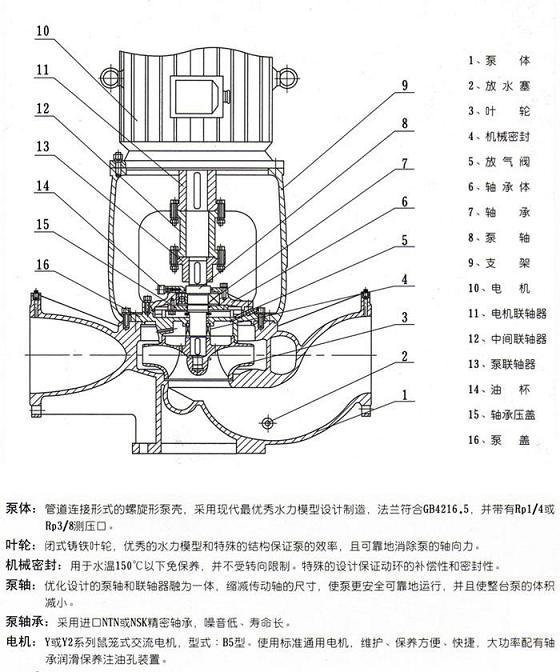

DFG300-250立式管道输送泵 管道增压泵 生活供水加压泵结构
DFG300-250立式管道输送泵 管道增压泵 生活供水加压泵型号说明
DFG 300 - 250 （I） A B
↓ ↓ ↓ ↓ ↓ ↓→叶轮经过 次切割
↓ ↓ ↓ ↓ ↓→→叶轮经过 次切割
↓ ↓ ↓ ↓→→→流量分类
↓ ↓ ↓→→→→ 叶轮名义直径（mm）
↓ ↓→→→→→泵进出口直径（mm）
↓→→→→→→ 立式热水管道离心泵
DFG300-250立式管道输送泵 管道增压泵 生活供水加压泵性能参数
型号 | 流量 | 扬程 | 效率 | 转速 | 电机 | 汽蚀 | 重量 | ||
m3/h | l/s | ||||||||
DFG300-250 | DFG300-250 | 2.8 | 0.78 | 20.6 | 28 | 1450 | 55 | 2.3 | 1000 |

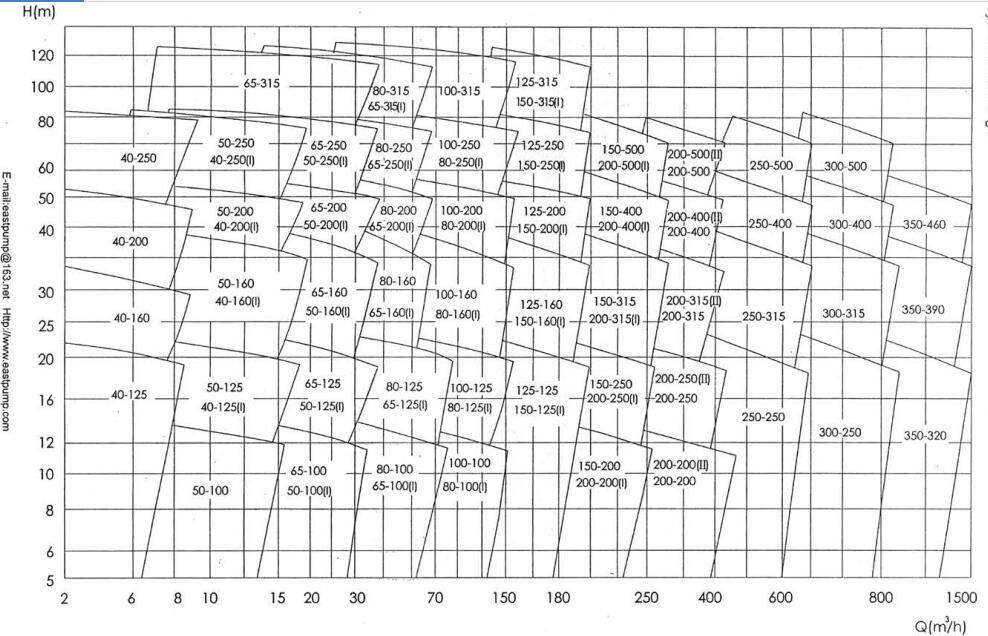

DFG300-250立式管道输送泵 管道增压泵 生活供水加压泵性能曲线图
汽蚀现象；液体在一定温度下，由于某种原因使泵进口处的压力低于液体在该温度下的汽化压力（即饱和蒸汽压），液体开始汽化而产生汽泡，并随液流进入高压区时，汽泡破裂，周围液体迅速填充原汽泡空穴，产生水力冲击。这种汽泡产 展和破裂现象称为气蚀。
汽蚀危害性；
汽泡破裂时，液体质点互相冲击，产生600-25000Hz的噪声及机组振动，两者相互激励使泵产生强烈振动，即汽蚀共振现象；
过流部件剥蚀及腐蚀破坏；
泵性能突然下降：汽蚀发生的部位和腐蚀破坏的部位，汽蚀发生的部位在叶轮进口处，或是液体高速流动的地方，腐蚀破坏的部位正常在叶轮出口或压水室出口处。
防止汽蚀产生的方法：离心泵工作时不允许汽蚀发生，因此必须保证NPSHa（汽蚀余量）—NPSHr（必需汽蚀余量）＞S（化工泵0.5m）。当NPSHa不能满足要求时，可采取买方设法提高NPSHa值，或卖方设法降低NPSHr值的方法予以解决，如下表
| 优点 | 缺点 |
降低泵的安装高度（提高吸液面位置或降低泵的安装位置），必要时采用倒灌方式 | 可选用效率较高、维修方便的泵 | 增加安装费用 |
减小吸入管路的阻力，如加大管径，减小管路附件、底阀、弯管、闸阀等 | 可改进吸入条件，节约能耗 | 增加投资费用 |
增加一台升压泵 | 可降低主泵价格，提高主泵效率 | 增加设备和管路，维修量大 |
降低泵送液体温度，以降低汽化压力 | 可选用效率较高、维修方便的泵 | 须增加冷却系统 |
避免在进口管路采用阀节流 | 避免局部阻力损失 | |
在流量、杨程相同的情况下，采用双吸泵，其必须汽蚀余量小 |
除以上方法外，在加工生产的时候，降低流道表面粗糙度，对流道进行打磨和清理，加大叶轮进口处直径，以降低进口流速，降低泵的转速，在泵进口增加诱导轮，对叶片可调的混流泵、轴流泵，可采用调节叶片安装角度的方法，过流部件采用耐汽蚀的材料，如硬质合金、磷青铜、18-8钢等
