 湘潭湘科ZCY-II陶瓷砖平整度直角度边直度综合测定仪，表面质量检测仪

一、概述

 该仪器适用于测定各种墙面砖、地面砖尺寸及形状特性之仪器，其所测参数包括面砖的边直度、直角度、边长度、平整度（中心弯曲度、边弯曲度、翘曲度）等几项指标，在测定时一次置放便可迅速、准确的测出以上六种数据。本产品符合：GB/T3810.2-2016，ISO 10545-2-1995 陶瓷砖试验方法第2部分：尺寸和表面质量的检验的要求，EN98-84/BS6431 陶瓷地面和墙面砖尺寸及表面质量检验方法，ASTM C485-83 瓷砖翘曲度的测量方法。

二、主要技术参数

1、测量精度:±0.1mm
2、测量范围：

ZCY-II-400: 100×100～400×400 mm可调，

ZCY-II-600: 100×100～600×600 mm可调，

ZCY-II-800: 100×100～800×800 mm可调；

ZCY-II-1000: 100×100～1000×1000 mm可调。

3、采用直线轴承作为导轨，操作更方便。
4、标准板客户选购（选购件）
5、根据用户要求可选用数显表。（选购件）

6、可根据用户要求可选用智能测试系统测量及记录，并可连接计算机处理系统。（选配项）

三、原理及结构

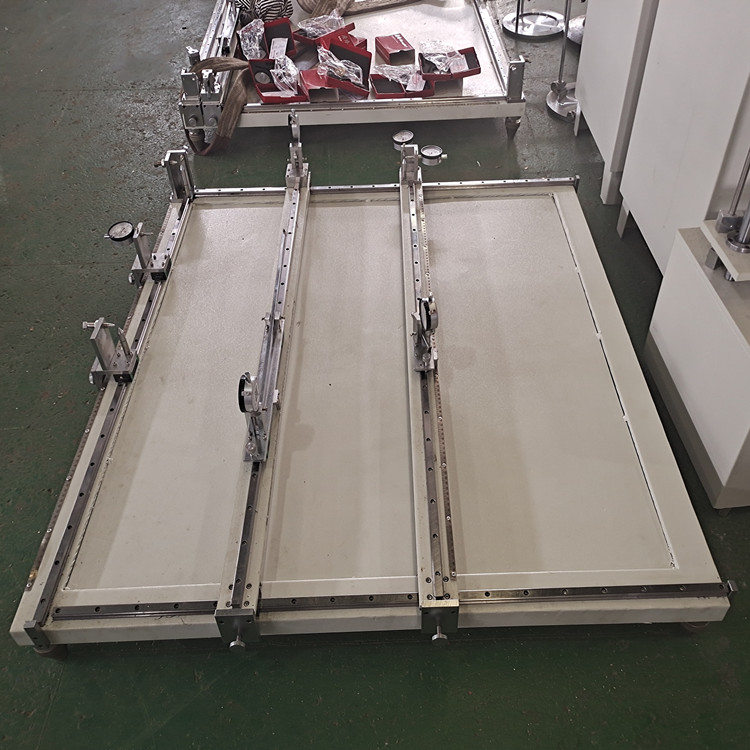

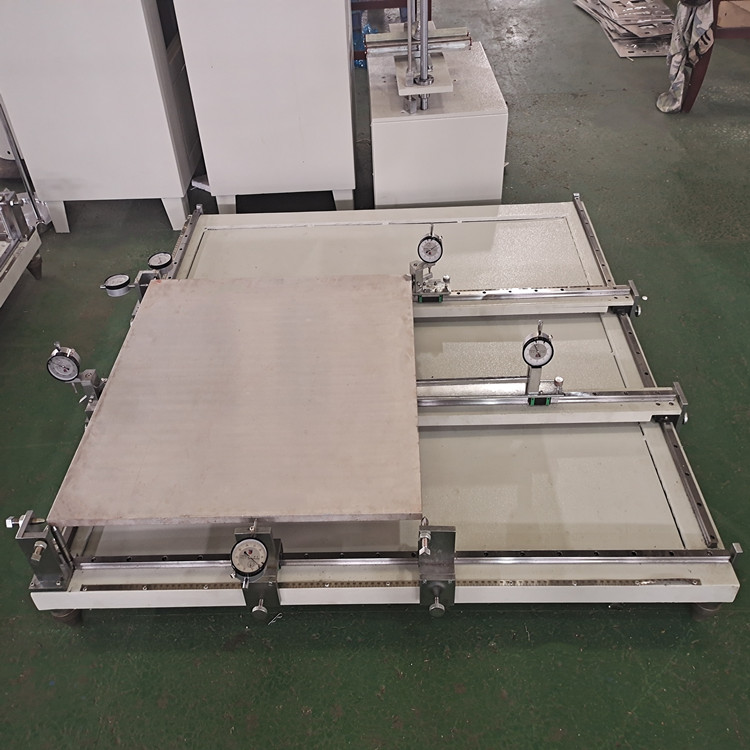

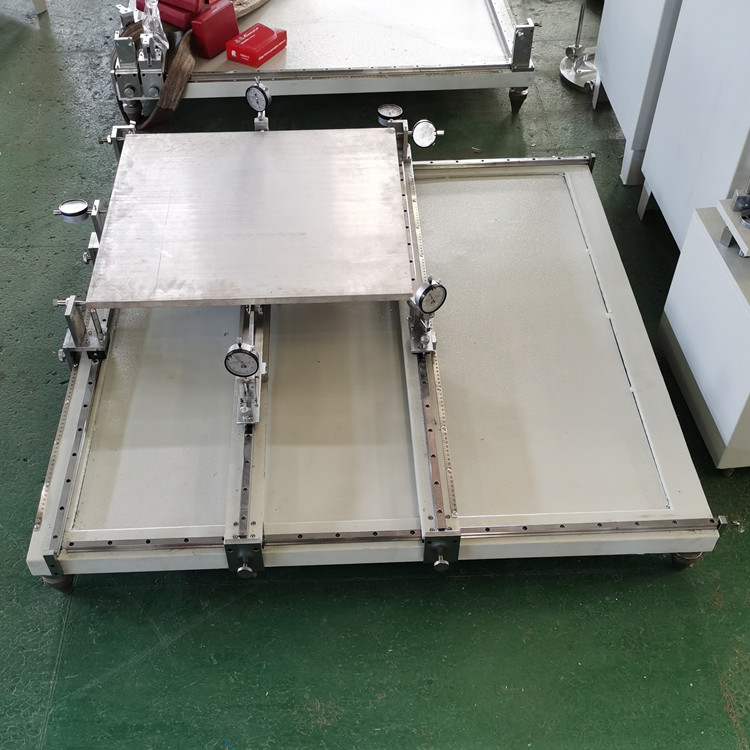

     本仪器由支承平板、可移动的左支座和右支座组成一个直角坐标系。在平板上有三个等高支承销与陶瓷面砖类似外形和具有理想尺寸的标准板进行探测，并将仪表值调整至适当位置，并记下该示值。然后，以被测陶瓷面砖取代标准板，在不移动测量点的情况下，分别测出六项指标参数。左、右支座及中心测量支座可在平板上作平行移动，组成不同位置的空间座标，以适应不同规格尺寸陶瓷面砖的测定。

标准配置：含ZCY-II测试主机壹台，机械式百分表六个，另标准板、数显式百分表及智能测试系统为选配项，费用另计。
