一、结构原理及性能特点

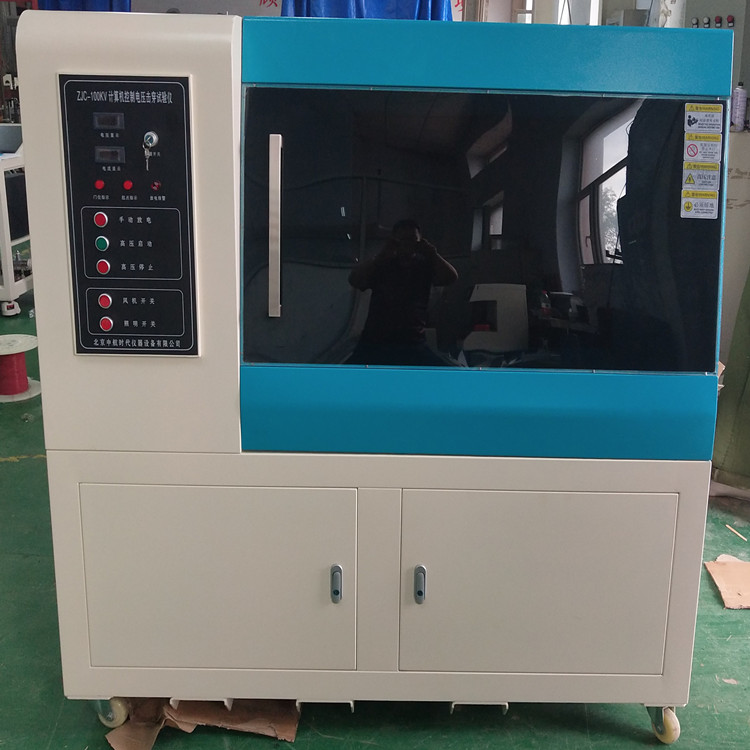

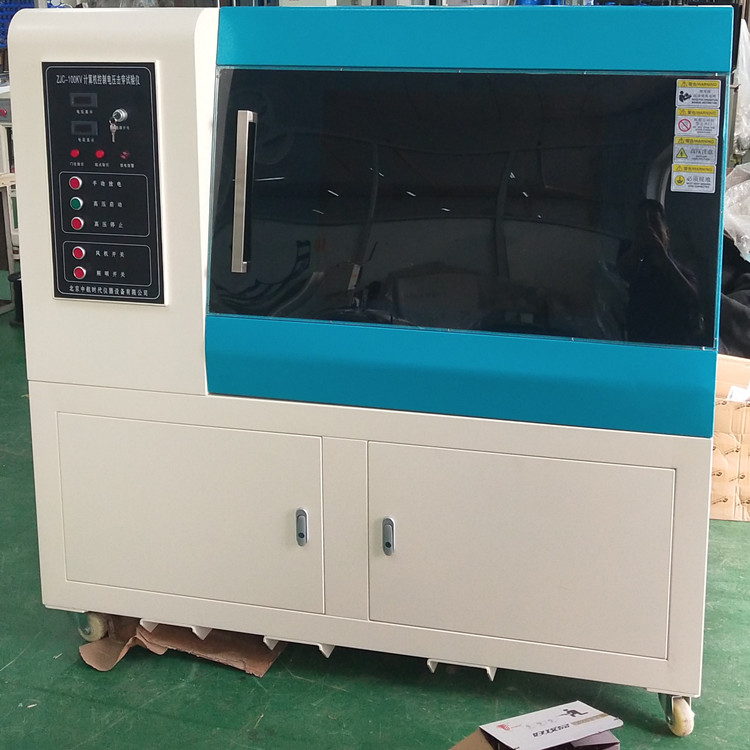

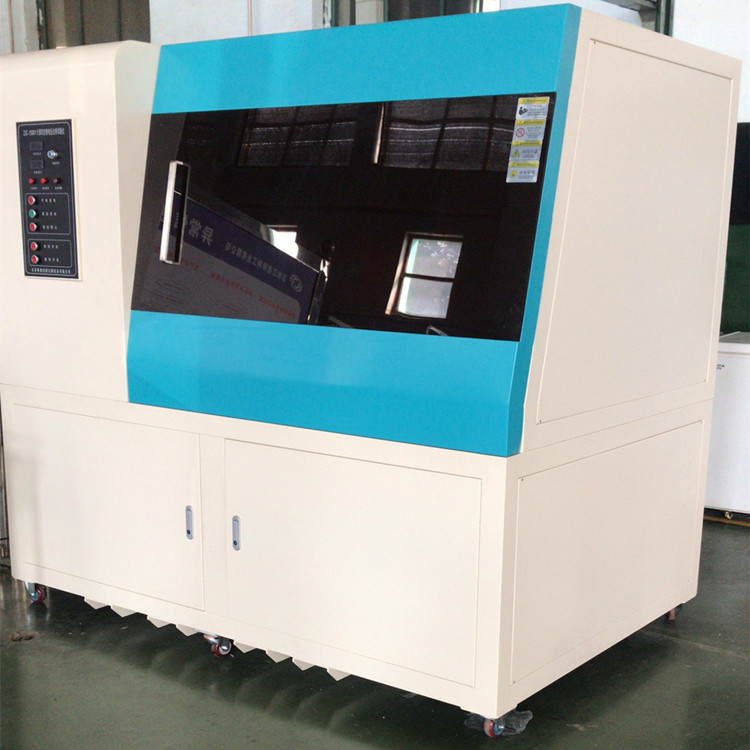

ZJC-10KV、ZJC-20KV、ZJC-50KV、ZJC-100KV、ZJC-150KV电压击穿试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等,主要由:升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成;高压变压器主要产生试样所需的直流电压,调压器用于调节升压变压器输入端电压以产生高压所需的输入电压,电压测量主要是从高压变压器测量端测量,高压变压器测量端和高压端是线性的;试验软件是我公司 新研发的功能强大、操作简单、显示直观的试验软件系统。采用计算机控制,过人机对话方式,完成对、绝缘介质的工频电压击穿,工频耐压试验。
二、制造和检验标准
1、GB1408.1-2006绝缘材料电气强度试验方法
2、GB1408.2-2006绝缘材料电气强度试验方法
第2部分:对应用直流电压试验的附加要求
3、JJG 795-2004 耐电压测试仪检定规程
三、适用的试验方法标准
1、GB/T1695-2005硫化橡胶工频击穿电压强度和耐电压的测定方法
2、GB/T3333电缆纸工频击穿电压试验方法
3、GB12913-2008电容器纸
4、ASTM D149固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法
四、应用范围
20kv型绝缘材料电压击穿试验仪主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;该仪器采用计算机控制,可对试验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。
