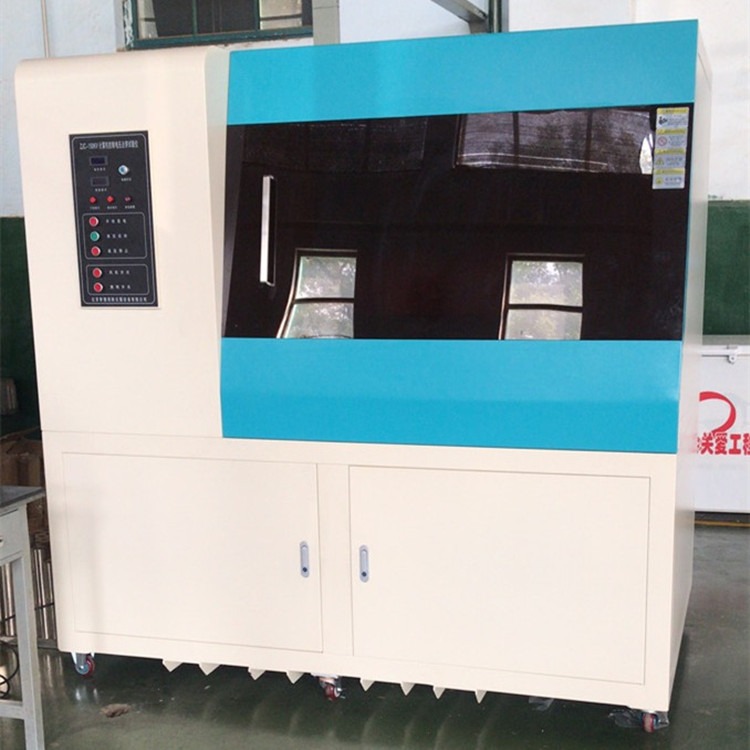

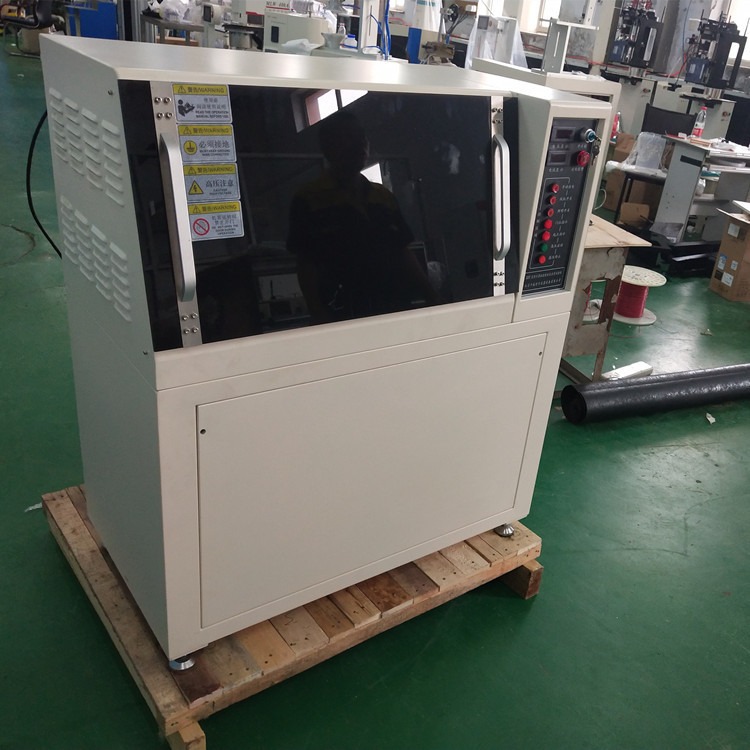

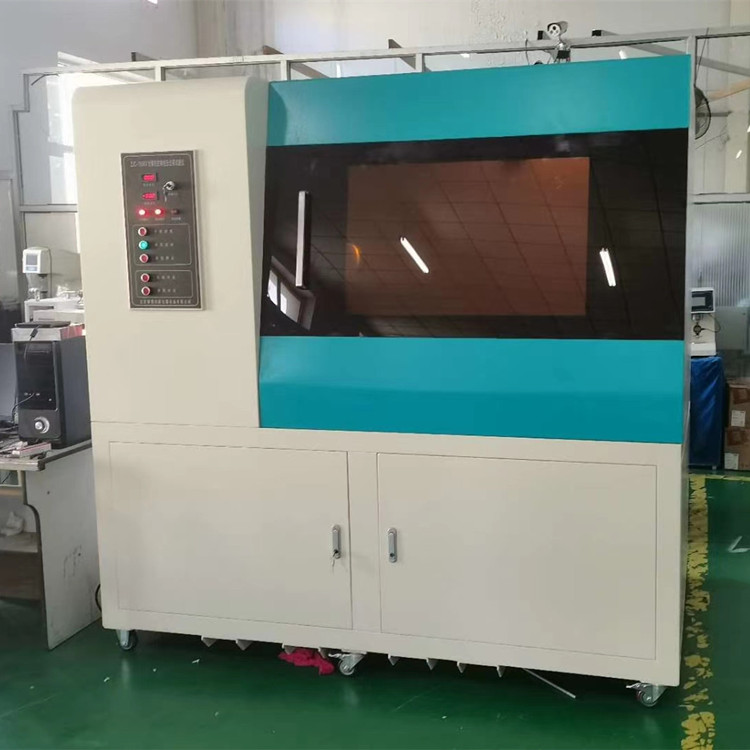

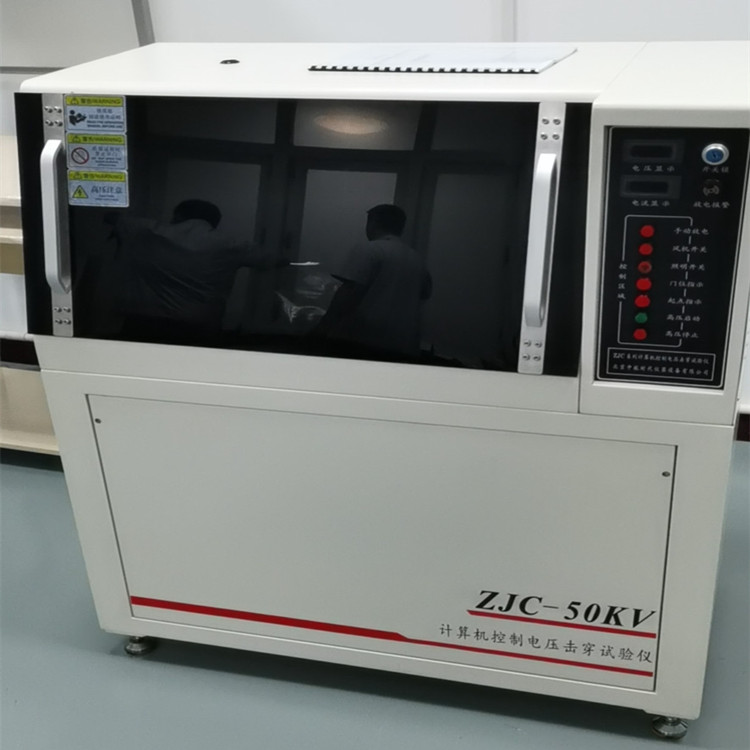

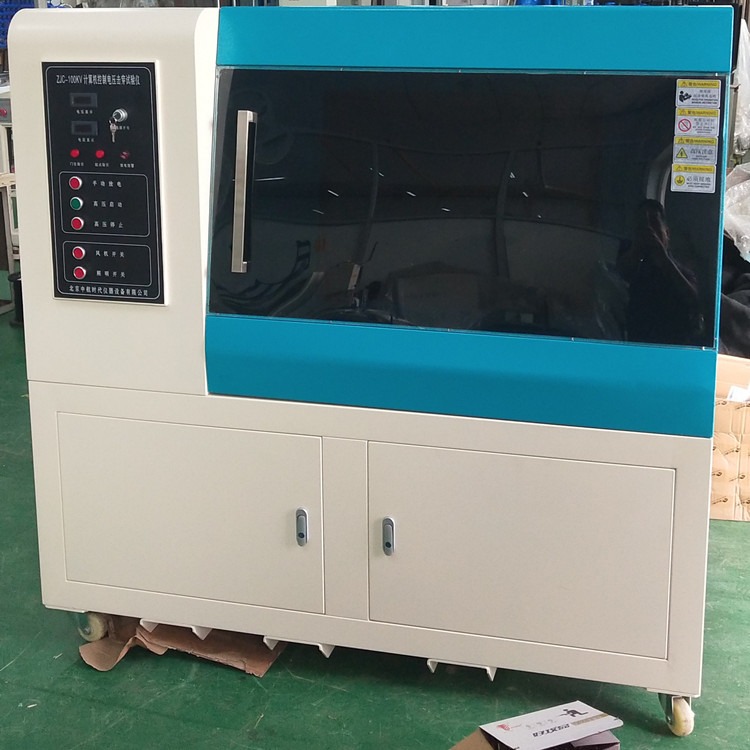

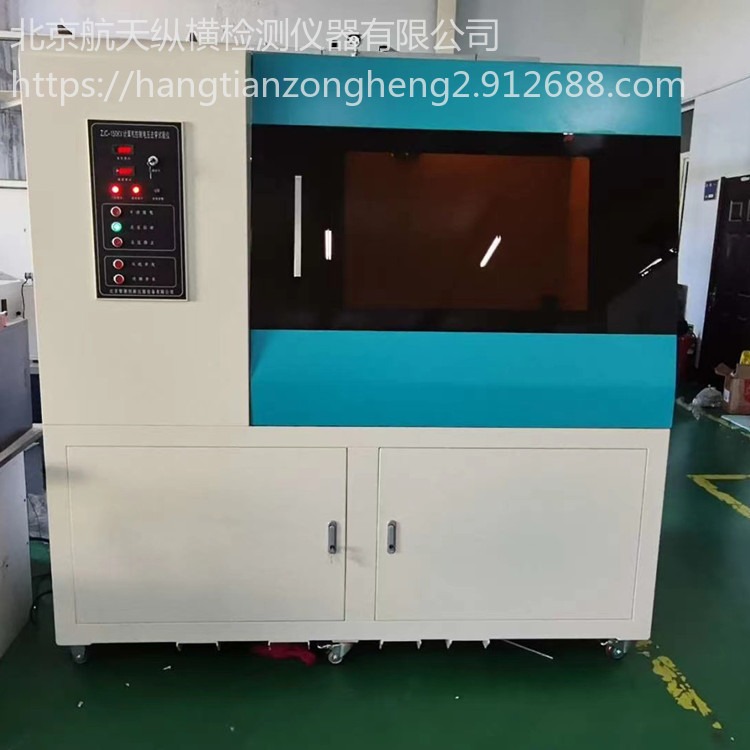

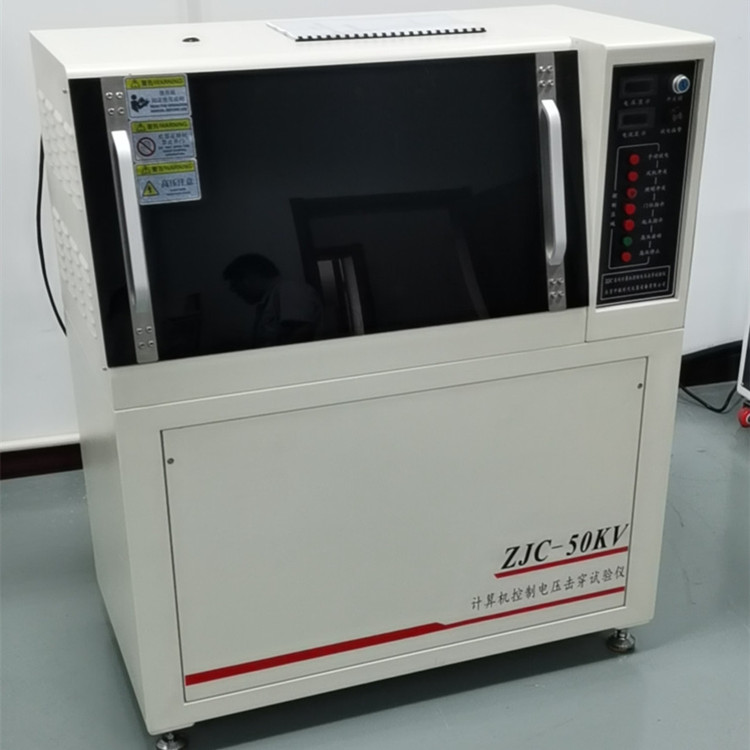

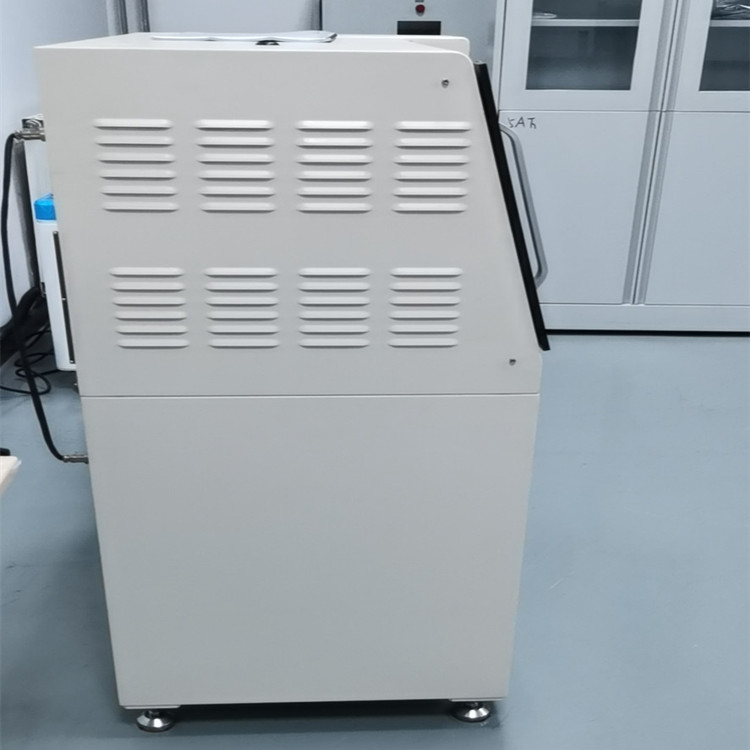

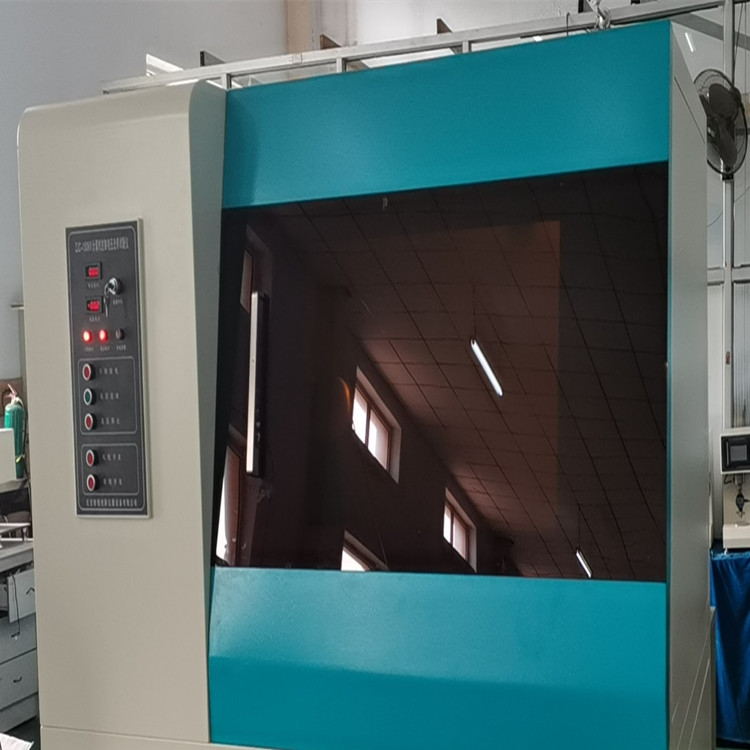

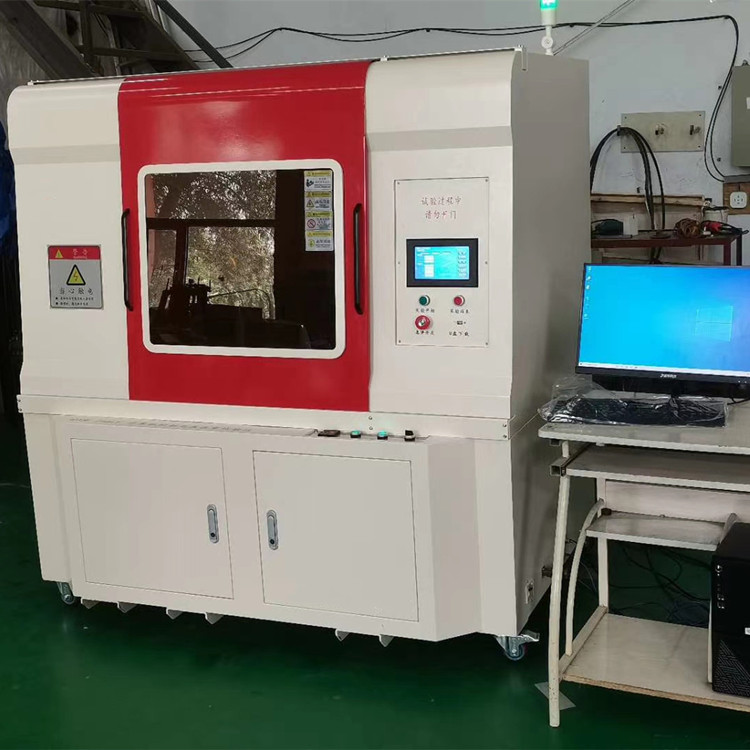

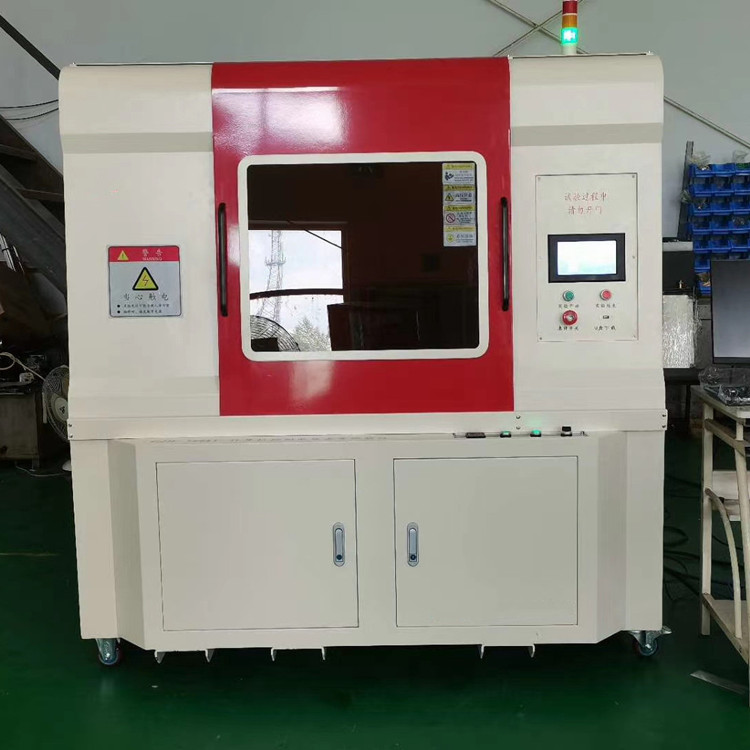

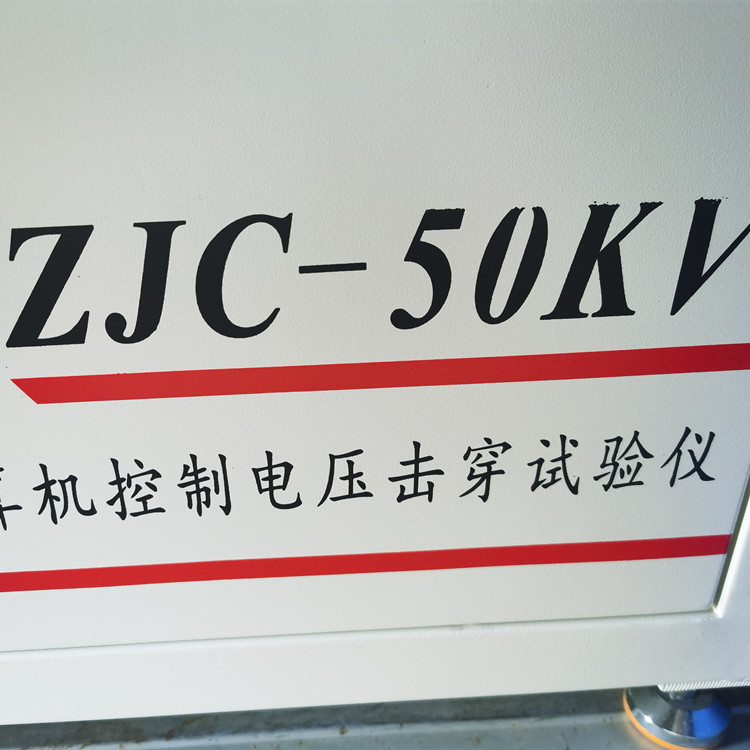

ZJC-100kV硅橡胶绝缘材料电气性能实验设备 芯棒电气性能试验仪 击穿电压测试仪
一、操作说明
ZJC系列电压击穿试验仪触屏控制系统是我公司新研发的功能强大、操作简单、显 示直观。本仪器采用触摸屏控制, 通过人机对话方式, 完成对固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件) 在工频电压或直流 电压下击穿强度和耐电压的测试。绝缘介质的工频电压击穿,工频耐压试验。
试验方式:可以根据需求对直流试验和交流试验进行灵活选择
试验方法:可以根据需求自行选择击穿电压、耐压试验、梯度试验
参数设置:可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
试样设置:可对不同标准的试样参数灵活设置
连续操作:连续操作试验时,可直接在软件里结束试验,进行二次试验
二、系统组成
本设备主要由: 触屏控制系统、蓝牙通讯系统, 无极调压系统、升压系统(高压变压器)、测量系统、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成。
1、控制模组: 本仪器由智能系统/电脑上位机软件控制,是我公司自主研发的全新第三代介电击穿强度检测仪器, 本仪器核心控制系统是通过西门子 PLC 控制, 数据采集部分由西门子数字量集成模块完成,和电脑通讯数据采集由光电隔离线完成,有效解决试验过程中的抗干扰问题, 电压采集和电流采集由高精度传感器完成。
2、调压模组:本模组主要应用于调压,可以对升压速率进行调节,有高压归零限位及高压升压限位。主要硬件组成有调压器、电机等部件组成。软件操作使用方便,能够实时显示升压曲线、泄露电流动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,使升压速率真正做到匀速、准确,击穿后自动判停,自动记录测试结果,显示试验数据,判断准确,并可保存,分析,打印试验数据。
3、高压模组: 本模组主要是通过高压发生器, 使电压从低压按照设定的升压速率进行升压, 核心部件主要由变压器及配套的抗干扰配件组成。
4、试验模组: 本部分主要有配套的试验电极、试验油槽、试验支架组成, 可根据用户需要, 在高温试验环境中进行。
硅橡胶绝缘材料电气性能实验设备 芯棒电气性能试验仪 击穿电压测试仪
影响固体介质击穿电压的因素:
1. 电压作用时间
2. 电场均匀程度与介质厚度
3.温度
4.受潮
5.累积效应
1、电压作用时间
t↑—Ub↓。1min击穿电压与长时间的击穿电压差不多。所以通常用1min工频试验电压估计固体介质的热击穿电压。
浸油电工纸板的击穿电压与电压作用时间的关系
√如果电压作用时间很短(例如0.1s以下),固体介质的击穿往往是电击穿,击穿电压较高。
√随着电压作用时间的增长,击穿电压将下降,如果在加电压后数分钟到数小时才引起击穿,则热击穿往往起主要作用。
√工频交流1min耐压试验中试品被击穿,常常是电和热双重作用的结果。
许多有机绝缘材料的短时间电气强度很高,但它们耐局部放电的性能往往很差,以致长时间电气强度很低,这一点必须予以重视。
在那些不可能用油浸等方法来消除局部放电的绝缘结构中(例如旋转电机),就必须采用云母等耐局部放电性能好的无机绝缘材料。
2、温度
电击穿与温度无关,这时的击穿场强很高;
环境温度越高、散热越差(厚度),热击穿电压越低;
临界温度t0不是该固体介质固有的物理常数,而是随固体介质的厚度、冷却条件和所加电压等因素而变化。
工频电压下电瓷的击穿电压与温度的关系
(3)电场均匀程度
均匀电中,击穿电压较高,而且击穿电压随介质厚度的增加呈线性关系上升;
不均匀电场中,击穿电压不随介质厚度的增加呈线性上升,可能会出现热击穿,因此,介质厚度达到一定程度后,厚度再增加对提高击穿电压意义不大。
4、电压种类
同一根电缆的直流耐压约为交流耐压的3倍。
✔直流击穿电压:高于工频交流击穿电压,因为仅有电导损耗
✔工频交流击穿电压:高于高频交流击穿电压,因为极化损耗高
✔冲击击穿电压:高于工频交流击穿电压
5、受潮
✔固体电介质受潮后其击穿电压的下降程度与材料的吸水性有关。
✔对不易吸潮的电介质,受潮后击穿电压下降一半左右,例如聚四氟乙烯、聚乙烯等中性介质;
✔对易吸潮的电介质,受潮后击穿电压仅为干燥时的几百分之一,如纸、棉纱等纤维材料。
✔注意:高压电气设备的绝缘在制造时应注意烘干,在运行中要注意防潮,并定期检查受潮情况。
6、机械负荷影响
✔在弹性形变范围内,其击穿电压变化不大。
✔当绝缘结构承受较大的机械负荷,使材料出现开裂或微观裂缝时,击穿电压将显著下降。
✔有机固体电介质在长期运行中因热、化学等作用而逐渐发脆,遇到较大的机械应力时就可能裂开或松散,如在这些裂缝中充有污浊物或受潮后,击穿电压下降更多.
7、累积效应
固体电介质属于非自恢复绝缘,在极不均匀电场中,当作用在固体介质上的电压为幅值较低或作用时间较短的冲击电压时,会使绝缘产生一定程度的损伤,那么在多次施加同样电压时,绝缘的损伤会逐步积累,其击穿电压也会降低。
注意:在确定电气设备试验电压和试验次数时都需要注意此累积效应,设计中要保证一定的绝缘裕度。
